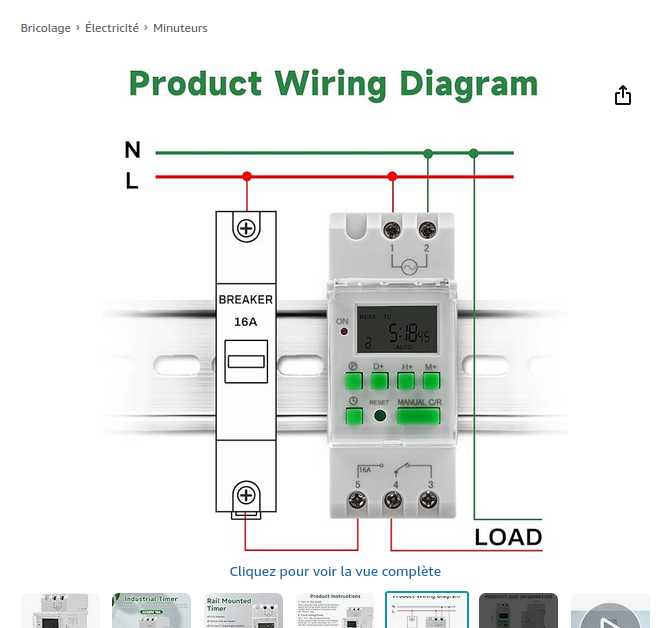

Schéma électrique et cablage tableau

Avec intersectionnel de coupure

https://www.se.com/fr/fr/work/support/catalogues-brochures/

La machine à laver nécessite un circuit électrique indépendant et une protection dédiée pour éviter tout risque de surchauffe et de surintensité :

le circuit de la machine à laver doit être protégé par un interrupteur différentiel de type AC de calibre 30 mA,
la machine à laver doit être branchée sur un circuit dédié protégé par un disjoncteur d’une intensité de 20 A maximum.
- Sources : https://www.enedis.fr/faq/prevention-du-risque-electrique/quelle-protection-electrique-pour-une-machine-laver

Le calcul du tableau:

Voici un plan de tableau électrique adapté à vos besoins, avec les protections appropriées pour chaque circuit :

Tableau Principal (si nécessaire)

Disjoncteur de branchement (calibre selon abonnement, typiquement 30A ou 45A)
Interrupteur différentiel 30mA type A (pour les circuits avec appareils électroménagers comme le lave-linge et le chauffe-eau)
Interrupteur différentiel 30mA type AC (pour les circuits éclairages et prises)

Liaison entre tableaux

Pour déterminer la section des câbles entre le tableau principal et le sous-tableau distant de 15 mètres, il faut prendre en compte :

L’intensité maximale appelée par le sous-tableau.
La chute de tension admissible (max 3% pour les circuits secondaires en NF C 15-100).
La méthode de pose (généralement en encastrée ou gaine ICTA).

Calcul de l’intensité totale du sous-tableau

En additionnant les puissances des appareils :

Chaudière à fioul : ~500 à 1500 W (2 à 6 A)
Lave-linge : ~2000 W (10 A)
Chauffe-eau : 4500 W (20 A)
3 éclairages : ~300 W (1,5 A)
2 circuits prises : ~2300 W (10 A)
Radiateur : ~2000 W (10 A)

Total approximatif : ~12 600 W → Intensité max (I) = P / U = 12 600 / 230 ≈ 55 A
Mais en réalité, tous les appareils ne fonctionnent pas en même temps. On peut estimer un besoin réel de 40 A max.

Choisir la section en fonction de l’intensité et de la chute de tension

Pour une longueur de 15 m, avec 40 A et chute de tension ≤ 3% (6,9 V) :

Formule de la chute de tension (ΔU) :

Δ U = 2 \times L \times ρ \times I / S

$L = 15 m$ (distance aller-retour = 30 m)
$ρ = 0, 023 Ω. m m^{2} / m$ (cuivre)
$I = 40 A$
$S = section (mm²)$

Pour $Δ U \leq 6, 9 V$ :

S \geq 6 , 92 \times 15 \times 0 , 023 \times 40 \approx 4 m m^{2}

Section minimale recommandée :

6 mm² (pour garantir une marge de sécurité et éviter l’échauffement).
Si le tableau est protégé par un disjoncteur 40 A, le câble 6 mm² supporte 46 A en pose encastrée (norme NF C 15-100).

Vérification des normes et méthodes de pose

Section (mm²)	Intensité max (A)	Méthode de pose
6	46 A	Encastrée
10	61 A	Encastrée

Si le tableau principal a un disjoncteur de 40 A, le 6 mm² suffit.
Si vous prévoyez une extension future, optez pour du 10 mm².

Conclusion :

Section minimale recommandée : 6 mm² cuivre (pour 40 A et 15 m).
Section idéale pour sécurité/évolution : 10 mm² (si budget permis).
Protection côté tableau principal : Disjoncteur 40 A.

🔌 Câblage à utiliser :

Phase + Neutre : 2 x 6 mm² (ou 2 x 10 mm²)
PE (Terre) : 6 mm² (obligatoire si section phase ≥ 6 mm²).

Exemple de câble : H07V-U 6G6 (3 x 6 mm²) ou H07V-U 10G10 (3 x 10 mm²).

⚠️ Vérifiez toujours la puissance exacte de vos appareils pour ajuster la section si nécessaire.

Sous-Tableau Électrique

Chaudière à fioul
- Disjoncteur 16A ou 20A (selon puissance, souvent 16A suffit)
- Protégé par le différentiel type A
Lave-linge
- Disjoncteur 16A ou 20A (selon puissance)
- Protégé par le différentiel type A
Chauffe-eau électrique (ballon d'eau chaude)
- Disjoncteur 20A (pour 4,5 kW) ou 32A (pour 6 kW)
- Protégé par le différentiel type A
3 circuits d'éclairage
- Disjoncteurs 10A (1 par circuit)
- Protégés par le différentiel type AC
2 circuits de prises
- Disjoncteurs 16A (ou 20A si prises 16A renforcées)
- Protégés par le différentiel type AC
Radiateur électrique
- Disjoncteur 16A ou 20A (selon puissance, souvent 16A pour 3,5 kW max)
- Protégé par le différentiel type AC (ou type A si commande électronique)

Schéma récapitulatif :

Circuit	Protection	Calibre	Type Différentiel
Chaudière à fioul	Disjoncteur	16A-20A	Type A
Lave-linge	Disjoncteur	16A-20A	Type A
Chauffe-eau	Disjoncteur	20A-32A	Type A
Éclairages (x3)	Disjoncteurs (1 par circuit)	10A	Type AC
Prises (x2)	Disjoncteurs	16A-20A	Type AC
Radiateur électrique	Disjoncteur	16A-20A	Type AC/A

Remarques :

Câblage :
- Sections de câbles :
  - 1,5 mm² pour l’éclairage (10A)
  - 2,5 mm² pour les prises et radiateurs (16A-20A)
  - 4 ou 6 mm² pour le chauffe-eau (selon puissance)
Nombre de modules :
- Environ 12 à 14 modules (selon nombre de circuits et différentiels).
Norme NFC 15-100 :
- Respecter la séparation des circuits (éclairage / prises / chauffage).
- Un disjoncteur par circuit obligatoire.

Si la chaudière ou le radiateur a une commande électronique, privilégier un différentiel type A pour éviter les déclenchements intempestifs.

Ce plan assure une installation sécurisée et conforme aux normes. 🚧⚡
